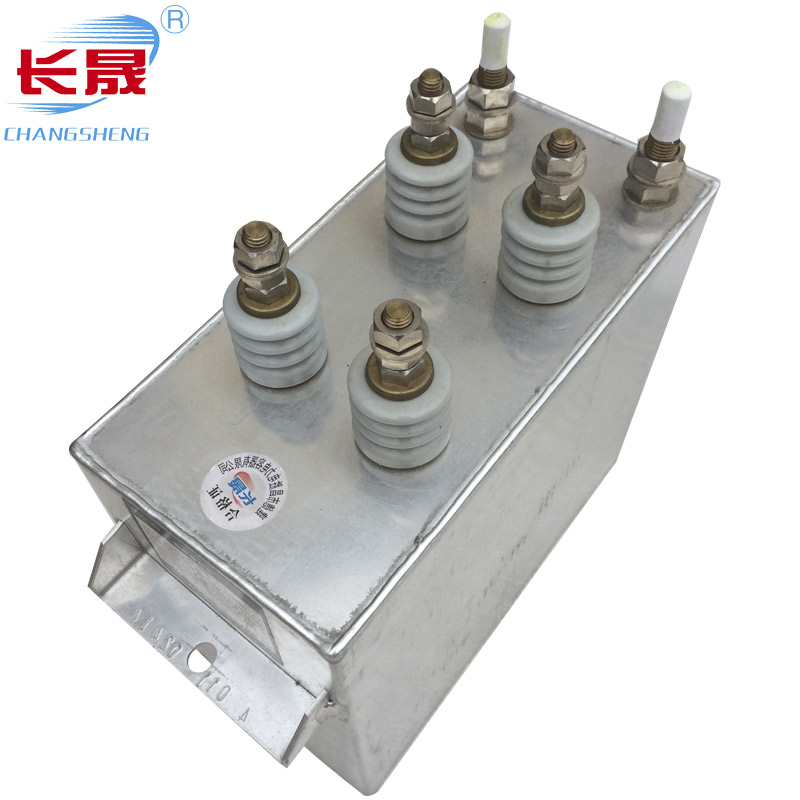

更新時間：2025-8-14 點擊:903次高壓串聯諧振電容器的工作原理是基于串聯諧振原理，通過調節電路參數使電容器在特定頻率下呈現純電阻性，從而獲得高電壓。
核心原理
在串聯諧振電路中，電容器（C）與電感器（L）串聯，當容抗（XC）等于感抗（XL）時，電路達到諧振狀態。此時電路總阻抗?。╖=R），電流大，電源無需提供無功功率，能量在電感和電容間直接交換。
能量調控
通過調節變頻電源的輸出頻率，使回路電感L與試品電容C達到諧振條件。此時電容器兩端電壓高于電源電壓，能量在電容和電感間高頻振蕩，實現電壓倍增效果。
保護機制
當試品發生擊穿時，諧振條件被破壞，高壓電壓和電流迅速下降，從而避免故障擴大。
應用場景
高壓串聯諧振電容器主要用于電力電纜、變壓器等設備的工頻耐壓試驗，可降低電源容量需求并減小設備體積。
