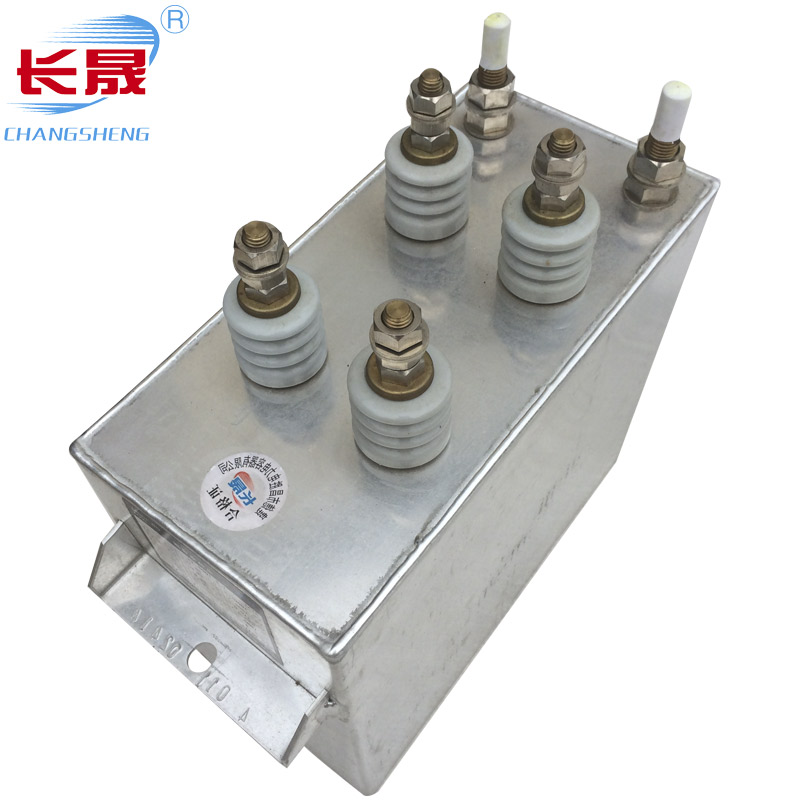

更新時間：2025-12-10 點擊:83次高壓串聯諧振電容器的安裝步驟主要包括設備連接、電抗器串聯、分壓器接入和接地等關鍵環節。
1.設備連接
將變頻電源的三相電源接入主機背后的電源進線（通常黃、綠、紅三色區分），主機背面的AX輸出端子通過兩根線連接到勵磁變壓器的低壓側AX進線輸入上。
2.電抗器串聯
將勵磁變壓器的高壓輸出通過高壓硅膠線連接到電抗器底端。在三節電抗器之間采用串連接法，使用短線將它們連接，并在頂部安裝均壓環以減少放電現象。
3.分壓器接入
電抗器頂*端通過高壓硅膠線連接到分壓器頂*端，注意此線需懸空。將分壓器底部的信號線接回到主機背后的信號線接口上，以便實時觀測高壓側的電壓。
4.接地
需要將主機、勵磁變和分壓器進行可靠接地，確保操作安*全。
以上是高壓串聯諧振電容器的安裝步驟介紹，希望對大家有幫助。
